Po dolgem času, se spet lotevam enega izmed bolj zabavnih projektov. Prvoten cilj je bil nakup originala + izdelava kopije, in potem primerjava, da vidimo kolk blizu/daleč smo. Ampak razmere na trgu so to preprečile tako, da bo to prišlo v igro nekoliko kasneje(upam). Skratka, kdor ne ve, Soldano slo 100, naj bi bil eden izmed najbolj cenjenih ojačevalcev, kar jih lahko kupimo. V tej temi pa bom vodil dnevnik izdelave.

Nekaj osnovnih podatkov:
Podatke sem pridobival iz foruma slocloneforums.com(zelo dober forum, z veliko koristnih informacij glede gradnje).
Nakup materiala-banzai music...(draga trgovina ampak edina, ki ima skoraj vse kar potrebujem)

Material pa je najboljši glede na kvaliteto in ceno :
-Upori so Beyschlag-0,6W z 1% tolerance in Royal.
-Kondezatorji orange drops.
-Kondenzatorji elektroliti(Mallory,Sprague in F&T).
-Input/output jacki- Switchcraft.
-Switchi - Miyama in Carling

Prva stvar, ki za katero sem porabil kar nekaj časa je šašija:

Slika

Slika

PCB - to se imam zahvaliti forumašem tega foruma, ki so mi svetovali kako naj izdelam.
Print z lasercem na povoskan reklamni papir...

Slika

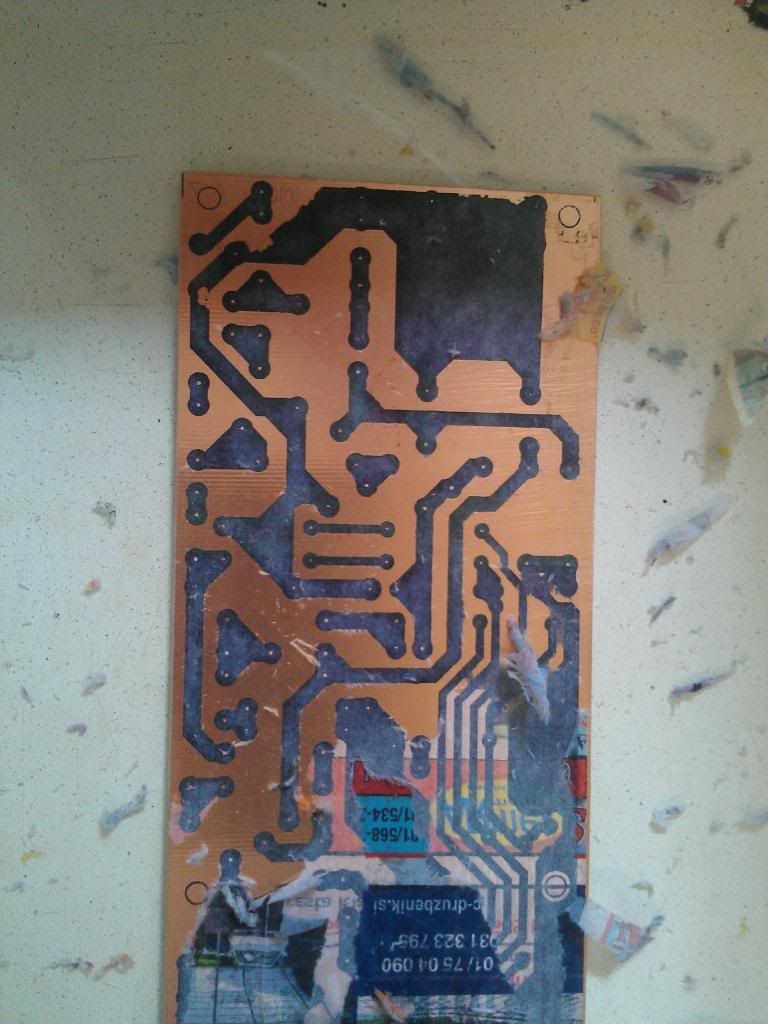

Potem se to "zalika" z likalnikom na max na pcb ploščico. In vrže v vodo, tako da se papir odmoči, ostane pa skoraj lep print na pcbju.

Slika

Slika

Kjer se ni zalikalo ok je bilo potrebno malo popraviti (z lakom za nohte :D...)

Slika

Slika


Jedkanje...Solno kislino dobil v mavrici, peroksid dobil od prijatelja, voda izpod pipe. Mešanica 1:1:1

Slika

Slika

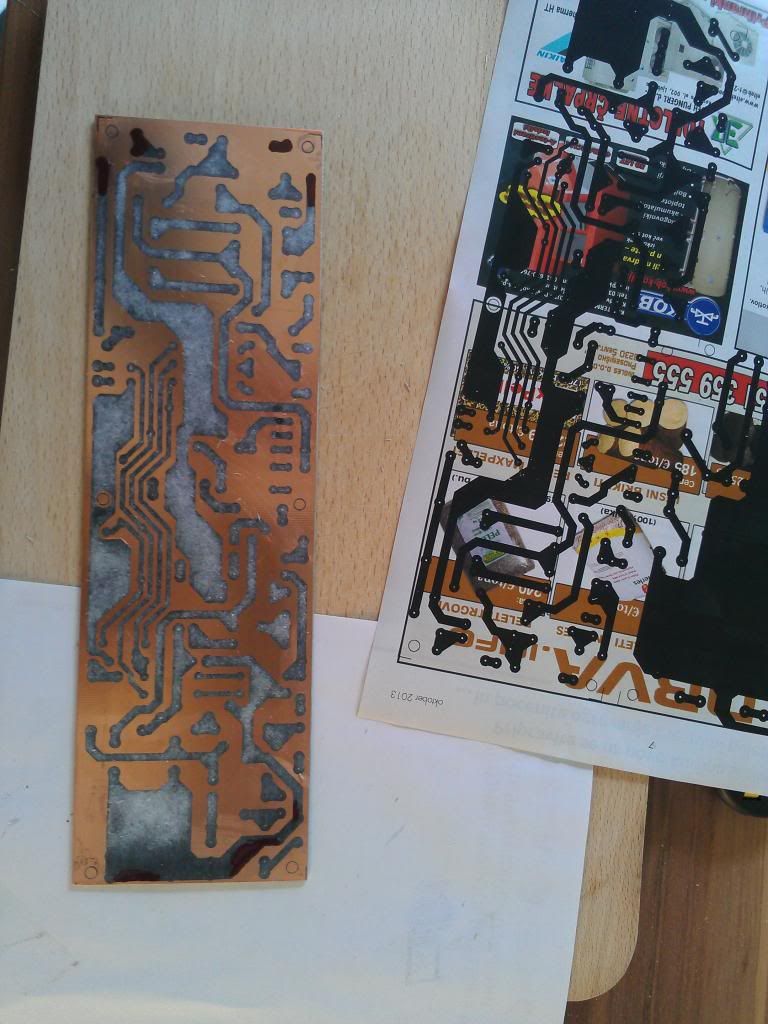

Na koncu sem ploščico še premazal z mastjo za jedkanje in jo pocinil. Je pa zanimivo, potem, ko naneseš cin, dele ploščice pogreješ z
fenom za vroče sušenje, in obrišeš s cunjo, tako da dobis po celi ploščici enak nanos cina. To sem pa naredil zato, da baker ne oksidira...sicer vem, da ne bi bilo nič narobe....ampak vseeno :D

Slika¸

Slika

Evo tudi material je prišel domov (tukaj so me precej upalili z poštnono in davkom cca 60...) :roll:

Slika

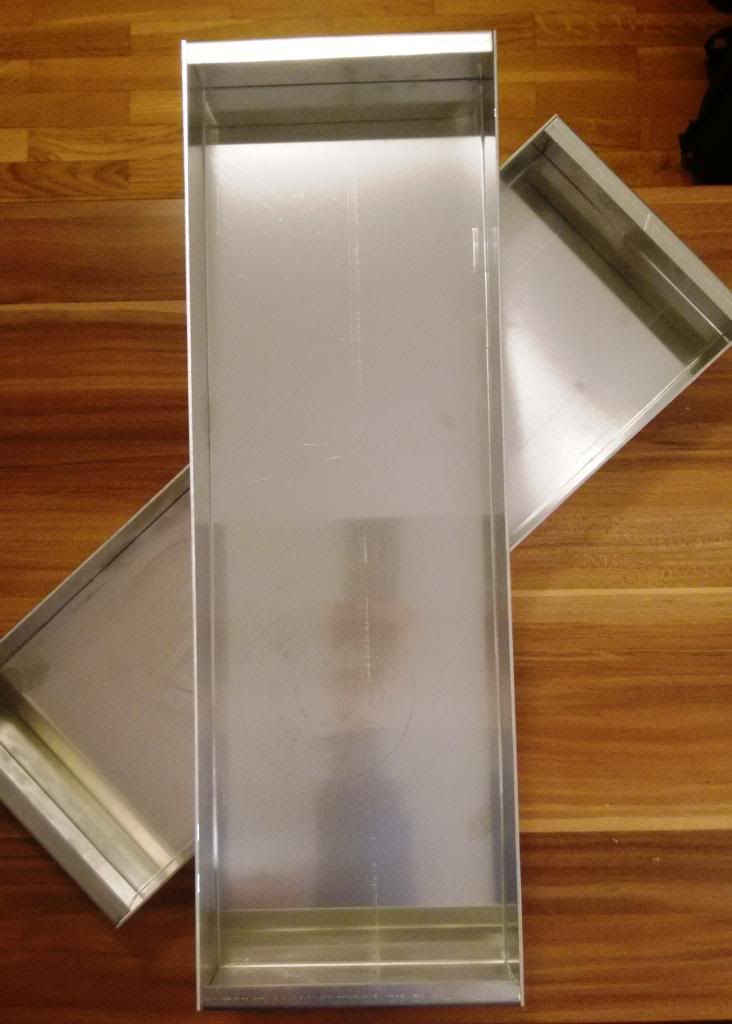

Luknje...precej zoprno opravilo, če nimaš pravega orodja, ampak sej gre :) Skratka šasija je narejena iz 2mm aluminij pločevine. Zakaj aluminij??? ker naj bi bolje izoliral šume/brume in ker sem ga lahko dobil :D. Vse luknje za knofe sem zvtal z samostoječo vrtalko, luknje za lampe pa s stožičastem svedrom, ki se ga najceneje dobi od prijatelja :D ali nastproti cityparka "inter" nekaj... za 17€.

Slika

Knofi so mi pa čist hudi, so identični kot jih uporablja Bogner... "rounded pointer knobs" taki malo večji. Skratka, kar se tiče zunanjosti ni cilj narediti čimbolj podobno originalu, ampak tudi dodati svoj pridih.

Slika

Slika

Slika

Sedaj narejena power sekcija in delno zlotano vezje. Žal so mallory kondezatorji "out of pruduction", in so sedaj 5x predragi(cca 30€ na kos 200uf-300V, pa še težko jih je dobit) tako, da sem kupil F&T.

Slika

Slika

Slika

Slika

Slika

Slika
About guitar Amplifiers :)
